Hello World之YYQ-CPU

“一切应尽可能简单，但也不能过于简单。” ——爱因斯坦

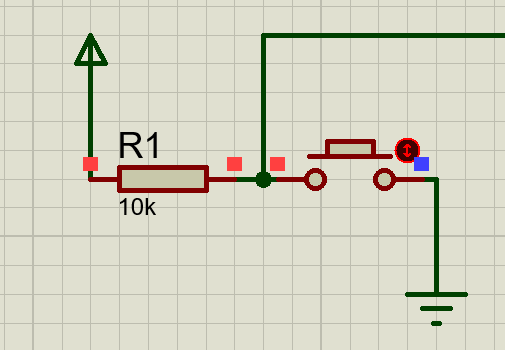

1. 这是一个手动时钟发生器：



每次按下按键，就会输出0，松开按键，就会输出1。一按一放就会输出方波形式一高一低的时钟信号。

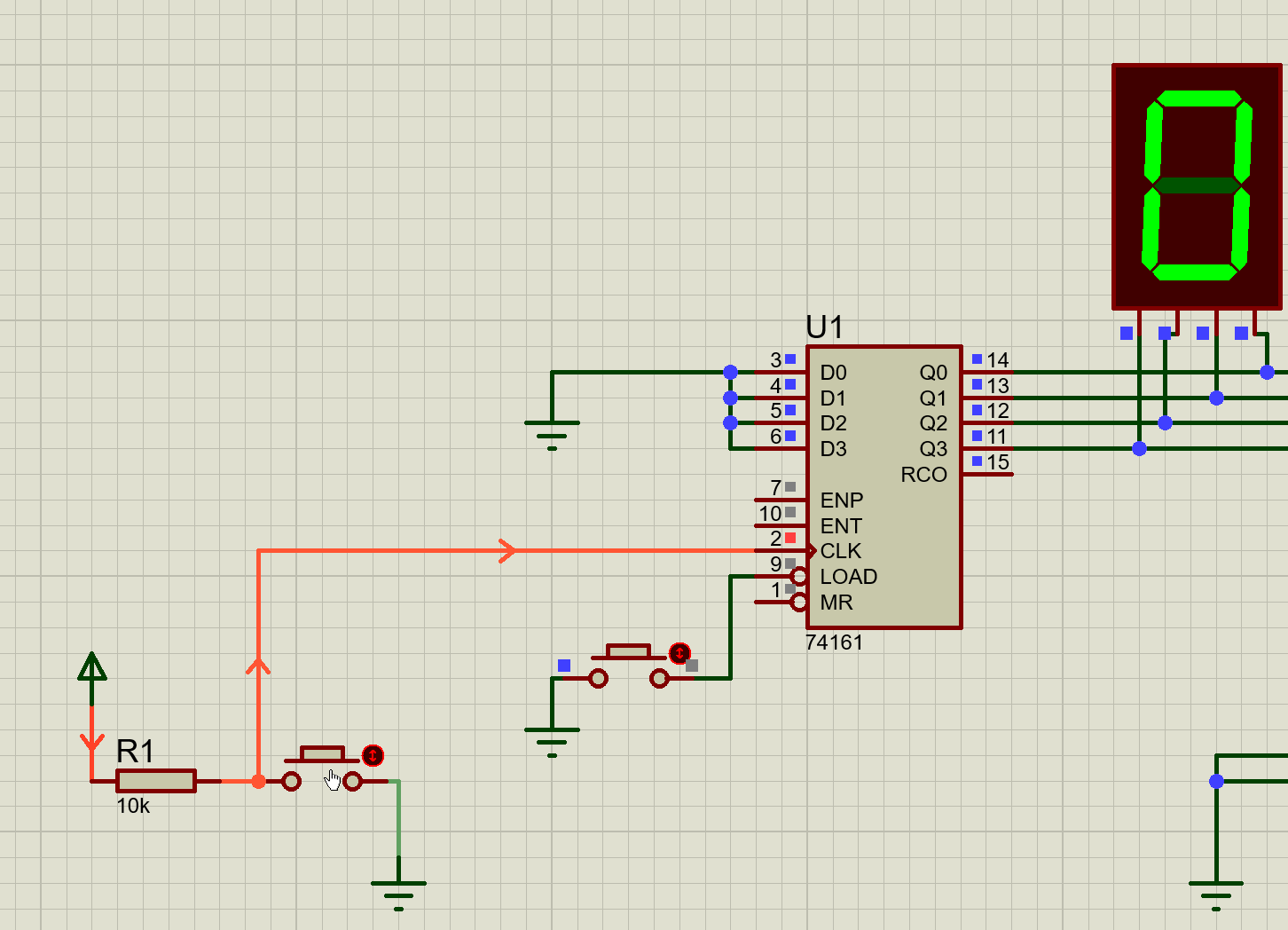

2. 这是一个计数器（芯片74161），每当CLK引脚有一个从0到1的上升沿信号到达时，就会计数+1.并在Q1~Q3引脚以四位二进制的形式输出。



3. 这里有一堆数据，每个地址上存着一个8位二进制数据。

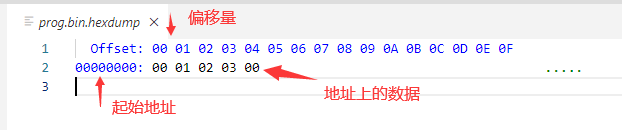

   存储地址=起始地址+偏移量

   地址	数据
   0000	0000 (0)
   0001	0001 (1)
   0010	0010 (2)
   0011	0011 (3)
   0100	0000 (0)

   ---

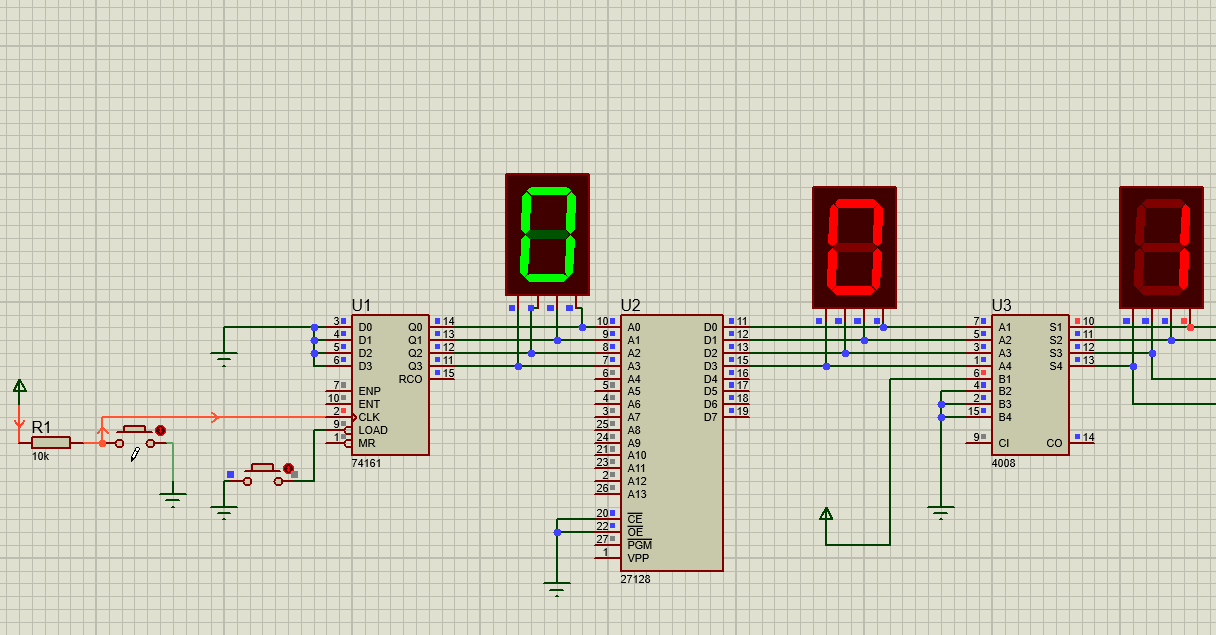

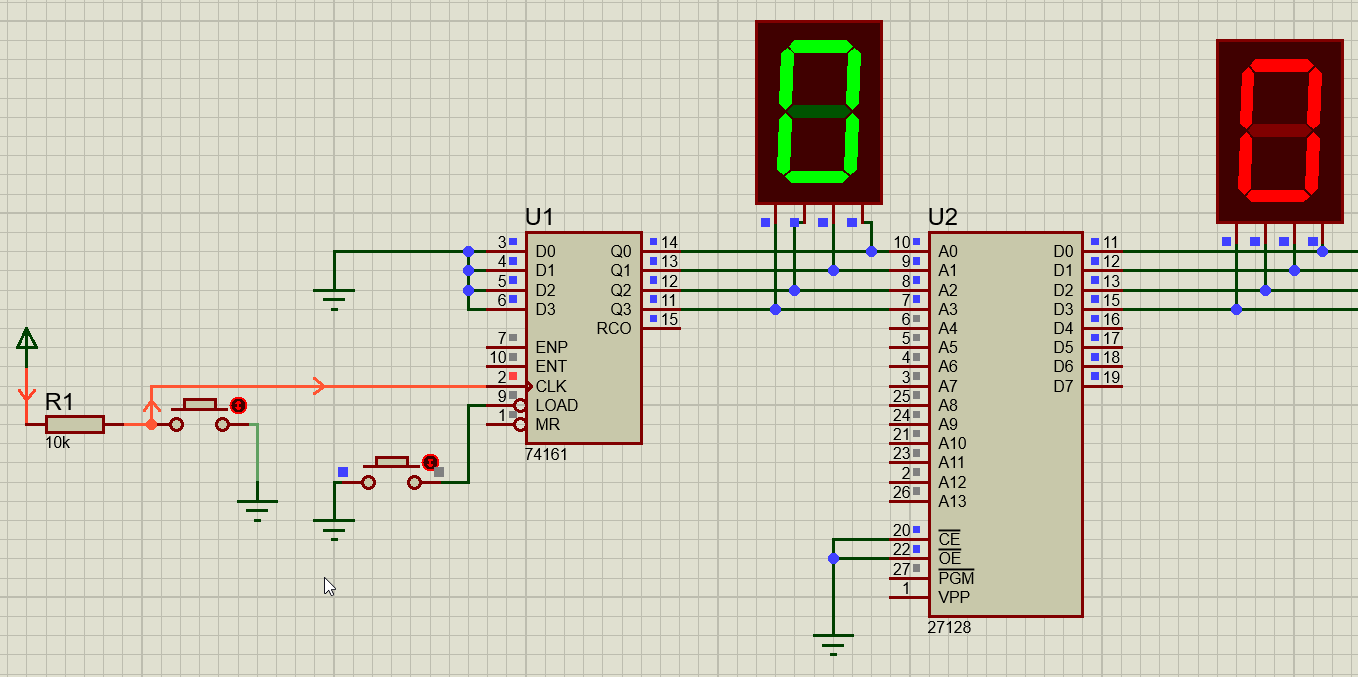

4. 这是一个存储器（芯片27128），可以按地址存储数据。A0~A13引脚为地址输入，D0~D7为数据输出。它时刻在输出对应地址上的数据。将上面的数据文件写入存储器后，按顺序从0到4依次访问每个地址，得到以下输出：



5. 这是一个4位加法器，将A1~A4的值与B1~B4的值相加，得到的结果从S1~S4输出。当前B值为0001。总是将数值+1输出。



恭喜你，得到了一个会计算0+1=1，1+1=2 ，2+1=3，3+1=4，被加数可编程输入，加数固定为1的计算机！

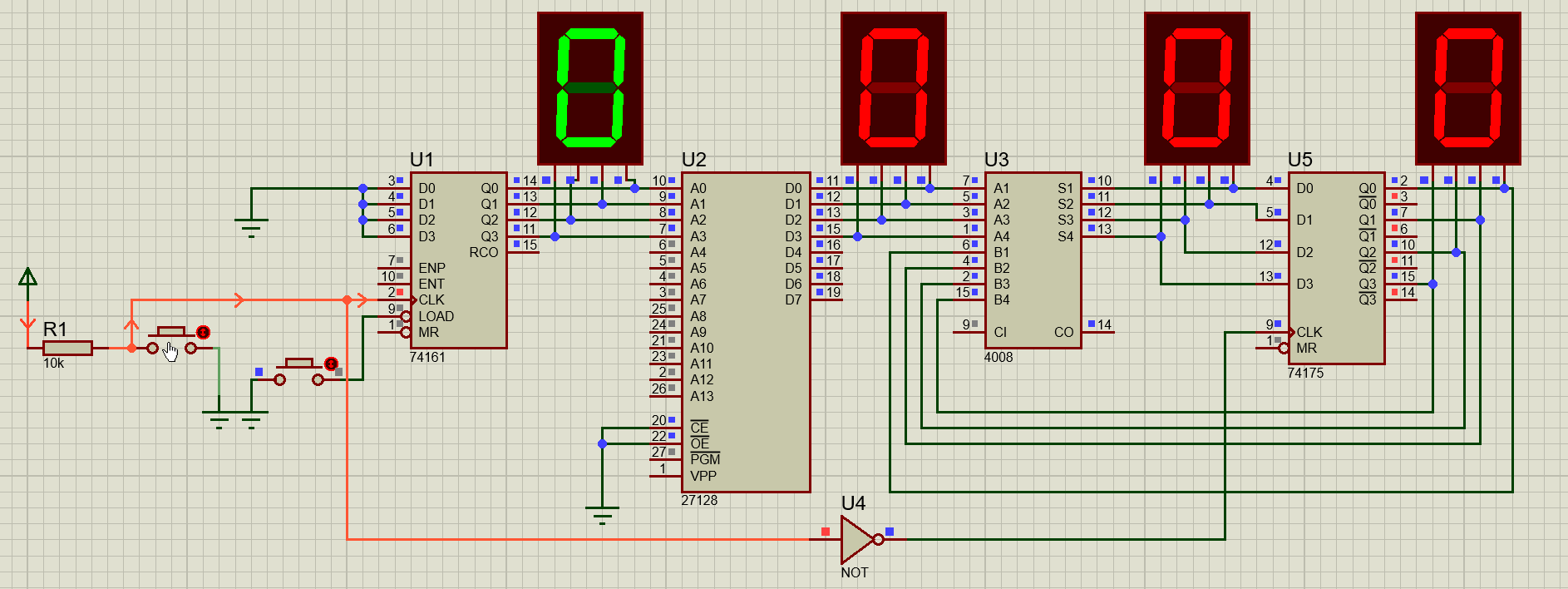

6. 这是一个锁存器（芯片74175），只有在其CLK引脚由1到0的下降沿信号到来时，会将D0~D3的信号输出到Q0~Q3。将Q0~Q3接到加法器的B输入：



恭喜你，得到了一个会计算0+1+2+3=6可编程会累加的计算机！

恭喜你，成功自制了一台冯诺依曼结构的计算机！其速度有多快，取决于你手速有多快。

现在你可以开始动手制作一架

树状图设计者了😁。
